SUWOROWBRÜCKE
LOCALIZZAZIONE PROGETTO: 6430 Schwyz
ANNO DI ULTIMAZIONE: 2010
INOLTRO DEL PROGETTO: Prix Lignum 2012
loading
SPECIE DI LEGNAME MAGGIORMENTE IMPIEGATA: abete bianco
DETTAGLI DEL PROGETTO: Ponte/passarella
PROMOTORE DEL PROGETTO: Gemeinde Schwyz, Christoph Schmid, SchwyzESECUZIONE DEI LAVORI IN LEGNO: ARGE Suworowbrücke Dettling Holzbau AG, Hans Dettling, Brunnen
INGEGNERE: Pirmin Jung Ingenieure für Holzbau AG, Lukas Wolf, Rain
ULTERIORI:
bpp Ingenieure AG, , Max Birchler, Schwyz
DESCRIZIONE BREVE:

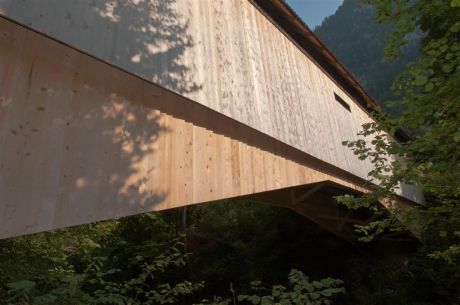

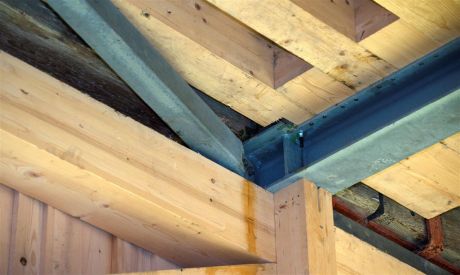

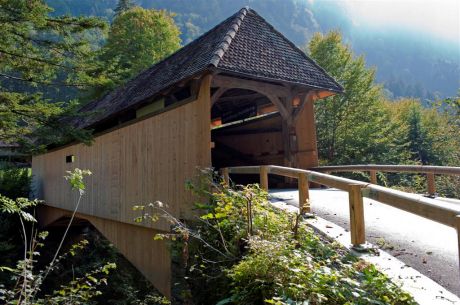

Gedeckte Holzbrücke mit Hänge- und Sprengwerken. Die Primärkonstruktion besteht aus einem 4doppelten Sprengwerk aus Brettschichtholz GL24h und GL36h. Die Lasteinleitung in die Sprengwerke erfolgt über die Querträger der Fahrbahn (HEB 220), welche die ständigen und variablen Lasten über Querdruck auf die ca. 27.6 m langen, direkt auf dem Sprengwerk aufliegenden, Streckbalken übertragen. Die historischen Hängewerke beidseitig der Fahrbahn dienen künftig als sekundäre Tragkonstruktion um Eigen-, Wind- und Schneelasten auf das neue Sprengwerk abzuleiten.
Gedeckte Holzbrücke mit Hänge- und Sprengwerken. Die Primärkonstruktion besteht aus einem 4doppelten Sprengwerk aus Brettschichtholz GL24h und GL36h. Die Lasteinleitung in die Sprengwerke erfolgt über die Querträger der Fahrbahn (HEB 220), welche die ständigen und variablen Lasten über Querdruck auf die ca. 27.6 m langen, direkt auf dem Sprengwerk aufliegenden, Streckbalken übertragen. Die historischen Hängewerke beidseitig der Fahrbahn dienen künftig als sekundäre Tragkonstruktion um Eigen-, Wind- und Schneelasten auf das neue Sprengwerk abzuleiten.
