SPECIE DI LEGNAME MAGGIORMENTE IMPIEGATA: abete bianco

DETTAGLI DEL PROGETTO: Ponte/passarella

DESCRIZIONE BREVE:

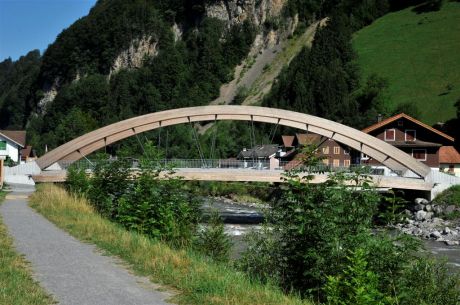

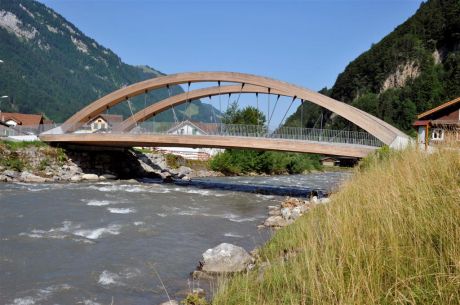

Unterspannte Bogenbrücke aus blockverleimten Brettschichtholzträgern und einer grossformatigen Mehrschichtholzplatte als Fahrbahnunterbau. Die Untergurte wird durch Zugstangen an den Holzbogen gehängt. Dadurch entsteht ein günstiges Mehrfeldsystem. Die Anordnungsgeometrie der Zugstangen hat ein für alle Zugelemente ähnliches Beanspruchungsbild zur Folge und hilft der Stabilisierung des Bogens in der Systemebene. Der Anschluss der Zugstangen auf den Un-tergurt erfolgt durch Anschlussbleche und Augenstäben mit Bolzen. Auf der oberen Seite wird die Stange mittels eines Stahlteils an den Bogen angeschlossen. Der Anschluss des Holzbogens auf das Wiederlager erfolgt über ein im Widerlager eingelegtes Stahlteil.\r\nDie Gehwegkonstruktion besteht aus Brettschichtholzsticher, die in einem regelmässigen Abstand in den Untergurt, resp. in die Mehrschichtholzplatte eingespannt werden. Als sekundäres Bauteil wird eine Massivholzplatte über die Sticherkonstruktion verlegt, auf welcher die Abdichtung zu liegen kommt. Der Gehweg kommt auf der Ostseite der Brücke zu liegen.
