ENNIGERBRÜCKE
PROJEKTSTANDORT: 6102 Malters
FERTIGSTELLUNG: 2010
PROJEKTEINGABE: Prix Lignum 2012
loading
VORWIEGEND VERWENDETES HOLZ: Tanne
PROJEKTDETAILS: Brücke/Steg
PROJEKTTRÄGER: Strassenbaugenossenschaft Ennigerbrücke, Hans Fischer, SchachenAUSFÜHRUNG HOLZARBEITEN: Tschopp Holzbau AG, Niklaus Nyffeler, Hochdorf
INGENIEUR: Pirmin Jung Ingenieure für Holzbau AG, Lukas Wolf, Rain
KURZBESCHREIBUNG:

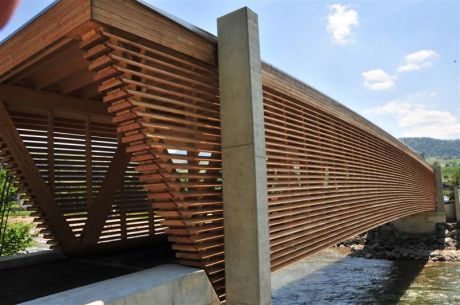

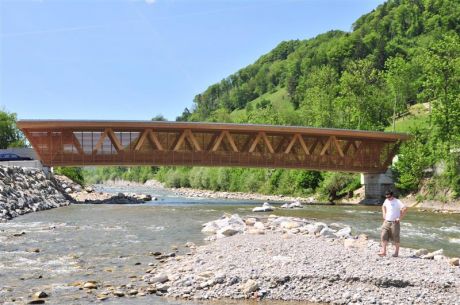

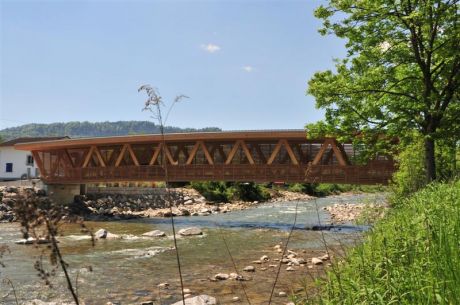

Gedeckte Holzbrücke aus zwei Fachwerken und einer grossformatigen Mehrschichtplatte als Fahrbahnunterbau.

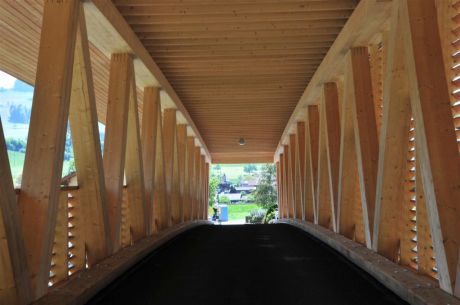

Die Primärkonstruktion besteht aus zwei ca. 45 m langen Fachwerken aus Brettschichtholz. Der Untergurt ist jeweils ein Stahlprofil HEB 360, der mit Schlitzblechen an die Diagonalstäbe angeschlossen ist. Auch die Strebenanschlüsse an die Obergurten erfolgen über Schlitzblechverbindungen. Zwischen den Stahlprofilen liegt die 300mm dicke Fahrbahnplatte, welche aus grossformatigen Mehrschichtplatten besteht. Sie ist quer zur Fahrtrichtung gespannt und mit den Fachwerkuntergurten verschraubt.

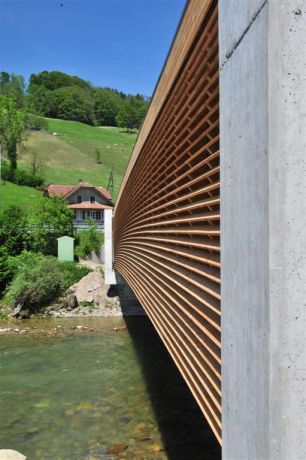

Die gesamte Konstruktion ist in der Mitte um knapp 500mm überhöht. Horizontal ausgesteift wird die Ennigerbrücke über die Dachscheibe. Diese leitet Horizontallasten aus Wind und Verkehr über die beiden freistehenden Betonpfeiler direkt in die Widerlager ein. Zudem werden Anfahrts- und Bremskräfte auf Ebene der Fahrbahn direkt über Stahleinlagen in die Widerlager abgetragen.
Gedeckte Holzbrücke aus zwei Fachwerken und einer grossformatigen Mehrschichtplatte als Fahrbahnunterbau.
Die Primärkonstruktion besteht aus zwei ca. 45 m langen Fachwerken aus Brettschichtholz. Der Untergurt ist jeweils ein Stahlprofil HEB 360, der mit Schlitzblechen an die Diagonalstäbe angeschlossen ist. Auch die Strebenanschlüsse an die Obergurten erfolgen über Schlitzblechverbindungen. Zwischen den Stahlprofilen liegt die 300mm dicke Fahrbahnplatte, welche aus grossformatigen Mehrschichtplatten besteht. Sie ist quer zur Fahrtrichtung gespannt und mit den Fachwerkuntergurten verschraubt.
Die gesamte Konstruktion ist in der Mitte um knapp 500mm überhöht. Horizontal ausgesteift wird die Ennigerbrücke über die Dachscheibe. Diese leitet Horizontallasten aus Wind und Verkehr über die beiden freistehenden Betonpfeiler direkt in die Widerlager ein. Zudem werden Anfahrts- und Bremskräfte auf Ebene der Fahrbahn direkt über Stahleinlagen in die Widerlager abgetragen.
